Trong bất kỳ hệ thống điều hòa không khí nào, cục nóng luôn được xem là một trong những bộ phận quan trọng nhất quyết định trực tiếp đến khả năng làm lạnh, độ bền thiết bị cũng như hiệu suất tiết kiệm điện. Mặc dù người dùng thường xuyên tiếp xúc với dàn lạnh bên trong phòng, nhưng thực tế phần lớn quá trình trao đổi nhiệt và tuần hoàn môi chất lạnh lại diễn ra tại dàn nóng.
Nhiều người chỉ biết rằng điều hòa có một cục đặt ngoài trời nhưng lại chưa hiểu rõ cấu tạo cục nóng điều hòa gồm những gì, nguyên lý hoạt động ra sao, tại sao vị trí lắp đặt lại ảnh hưởng lớn đến hiệu quả làm mát của toàn bộ hệ thống.
Hiểu rõ cấu tạo của dàn nóng không chỉ giúp người dùng vận hành thiết bị hiệu quả hơn mà còn hỗ trợ việc bảo dưỡng, sửa chữa, phát hiện lỗi sớm và kéo dài tuổi thọ cho điều hòa.
🌟 Những lợi ích khi hiểu rõ cấu tạo cục nóng điều hòa:
✔ Chủ động phát hiện sự cố bất thường.
✔ Sử dụng điều hòa tiết kiệm điện hơn.
✔ Nâng cao tuổi thọ máy nén.
✔ Giảm chi phí sửa chữa.
✔ Hạn chế tình trạng điều hòa kém lạnh.
✔ Hỗ trợ quá trình bảo dưỡng định kỳ hiệu quả.
✔ Tối ưu khả năng trao đổi nhiệt.
✔ Đảm bảo thiết bị hoạt động ổn định trong thời gian dài.

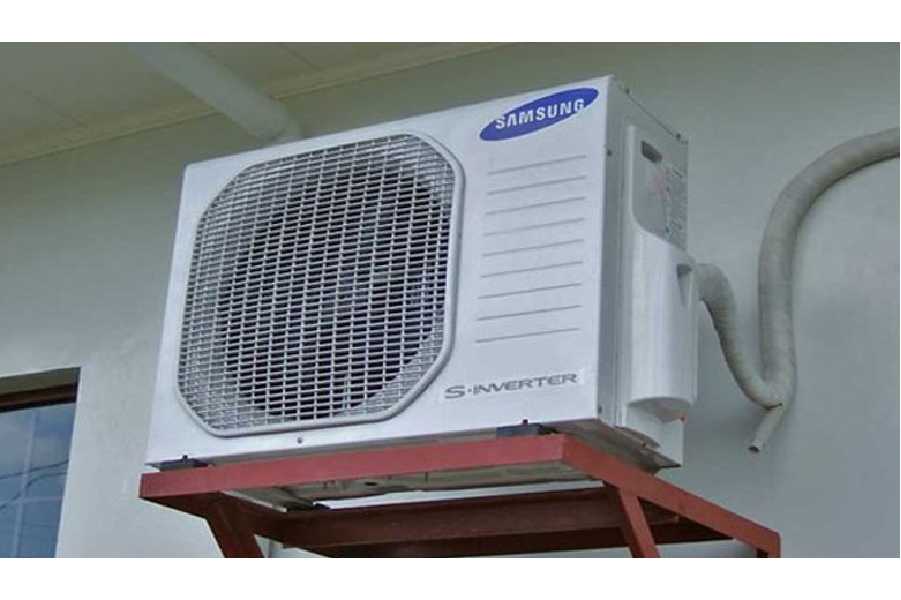

❄️ Cục Nóng Điều Hòa Là Gì?
Cục nóng điều hòa hay còn được gọi là dàn nóng điều hòa là bộ phận được lắp đặt bên ngoài công trình với nhiệm vụ chính là giải phóng nhiệt lượng từ trong phòng ra môi trường bên ngoài.
Trong chu trình làm lạnh, môi chất lạnh hấp thụ nhiệt từ không khí trong phòng tại dàn lạnh, sau đó được vận chuyển tới dàn nóng thông qua hệ thống ống đồng. Tại đây môi chất được nén, ngưng tụ và thải nhiệt ra môi trường.

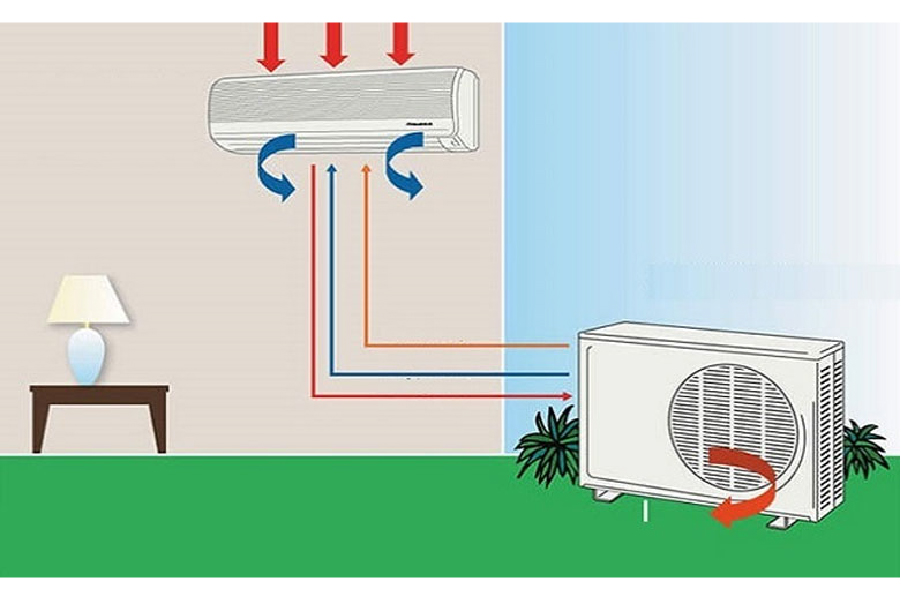

Có thể hình dung đơn giản rằng:
🏠 Dàn lạnh = Thu nhiệt trong phòng.
🌤️ Dàn nóng = Thải nhiệt ra ngoài trời.
Hai bộ phận này hoạt động liên tục tạo thành một vòng tuần hoàn khép kín giúp không gian luôn duy trì nhiệt độ dễ chịu theo mức cài đặt.
Nếu dàn nóng gặp sự cố, toàn bộ hệ thống điều hòa sẽ mất khả năng làm lạnh hoặc hoạt động không hiệu quả.
⚙️ Vai Trò Của Dàn Nóng Trong Hệ Thống Điều Hòa
Không phải ngẫu nhiên mà các kỹ thuật viên điện lạnh luôn đánh giá dàn nóng là bộ phận có giá trị cao nhất của điều hòa.
Một cục nóng tiêu chuẩn đảm nhiệm nhiều nhiệm vụ quan trọng:
🔹 Giải Phóng Nhiệt Ra Môi Trường
Nhiệt lượng trong phòng sau khi được môi chất lạnh hấp thụ sẽ được vận chuyển đến dàn nóng để giải phóng ra môi trường.
Nếu quá trình giải nhiệt diễn ra kém hiệu quả:
❌ Điều hòa lạnh yếu.
❌ Tiêu hao điện năng tăng cao.
❌ Block làm việc quá tải.
❌ Tuổi thọ máy giảm đáng kể.
🔹 Duy Trì Áp Suất Môi Chất Lạnh
Dàn nóng chứa máy nén có nhiệm vụ tạo ra áp suất cần thiết cho quá trình lưu thông gas lạnh.
Áp suất này giúp:
✔ Môi chất tuần hoàn liên tục.
✔ Đảm bảo tốc độ làm lạnh.
✔ Tăng hiệu suất trao đổi nhiệt.
🔹 Hỗ Trợ Chu Trình Ngưng Tụ
Môi chất lạnh sau khi được nén sẽ có nhiệt độ và áp suất rất cao.
Thông qua hệ thống lá nhôm và quạt giải nhiệt, môi chất được làm mát và chuyển đổi trạng thái từ hơi sang lỏng.
Đây chính là bước quan trọng quyết định hiệu quả làm lạnh của toàn bộ hệ thống.
🛠️ Tổng Quan Cấu Tạo Cục Nóng Điều Hòa
Một cục nóng hiện đại thường bao gồm nhiều linh kiện cơ khí và điện tử phối hợp với nhau.
Các bộ phận chính bao gồm:
✅ Máy nén Block.
✅ Quạt giải nhiệt.
✅ Dàn ngưng tụ.
✅ Hệ thống lá tản nhiệt.
✅ Tụ điện khởi động.
✅ Bo mạch điều khiển.
✅ Van đảo chiều.
✅ Khởi động từ.
✅ Hệ thống dây điện kết nối.
✅ Vỏ bảo vệ.
✅ Chân đế chống rung.
✅ Đầu nối ống đồng.
Mỗi bộ phận đều có vai trò riêng nhưng cùng phối hợp nhằm tạo nên một chu trình làm lạnh khép kín hiệu quả.
🔧 Máy Nén Block Điều Hòa – Trái Tim Của Hệ Thống
Nếu coi điều hòa là một cơ thể sống thì Block chính là trái tim.
Đây là linh kiện quan trọng và có giá trị cao nhất bên trong cục nóng.
Nhiệm vụ chính của Block:
✔ Hút môi chất lạnh áp suất thấp.
✔ Nén môi chất lên áp suất cao.
✔ Tạo động lực tuần hoàn gas lạnh.
✔ Duy trì hoạt động liên tục của hệ thống.
Thông thường chi phí thay thế Block có thể chiếm từ 30% đến 60% giá trị một chiếc điều hòa mới.
⭐ Các Loại Block Điều Hòa Phổ Biến
🔹 Block Piston
Ưu điểm:
✔ Giá thành thấp.
✔ Dễ sửa chữa.
✔ Phổ biến trên nhiều dòng điều hòa dân dụng.
Nhược điểm:
❌ Độ rung cao hơn.
❌ Tiêu thụ điện lớn hơn.
🔹 Block Rotary
Ưu điểm:
✔ Hoạt động êm.
✔ Tiết kiệm điện.
✔ Hiệu suất làm lạnh tốt.
✔ Kích thước nhỏ gọn.
Đây là loại máy nén được sử dụng rộng rãi trên điều hòa hiện nay.
🔹 Block Scroll
Ưu điểm:
✔ Công suất lớn.
✔ Độ bền cao.
✔ Hiệu suất vượt trội.
✔ Vận hành ổn định.
Thường được trang bị trên hệ thống điều hòa thương mại hoặc công nghiệp.
🌪️ Quạt Dàn Nóng Điều Hòa
Bên cạnh máy nén, quạt dàn nóng cũng là bộ phận không thể thiếu.
Chức năng chính của quạt:
✔ Hút không khí môi trường.
✔ Thổi qua dàn ngưng tụ.
✔ Hỗ trợ quá trình giải nhiệt.
✔ Giảm nhiệt độ môi chất lạnh.
✔ Tăng hiệu quả làm lạnh.
Nếu quạt ngừng hoạt động:
❌ Điều hòa mất lạnh.
❌ Block quá nhiệt.
❌ Máy tự ngắt liên tục.
❌ Tiêu hao điện năng tăng mạnh.
🔍 Dấu Hiệu Quạt Dàn Nóng Bị Hỏng
⚠️ Quạt không quay.
⚠️ Quạt quay yếu.
⚠️ Quạt phát tiếng ồn lớn.
⚠️ Điều hòa làm lạnh chậm.
⚠️ Cục nóng nóng bất thường.
⚠️ Máy thường xuyên báo lỗi.
Do đó việc kiểm tra và bảo dưỡng quạt định kỳ là yếu tố rất quan trọng để đảm bảo hiệu suất vận hành của toàn bộ hệ thống.
❄️ Dàn Ngưng Tụ Và Hệ Thống Lá Tản Nhiệt
Dàn ngưng tụ được cấu tạo từ các ống đồng kết hợp với hệ thống cánh nhôm hoặc cánh đồng có mật độ dày.
Nhiệm vụ:
✔ Giải nhiệt môi chất lạnh.
✔ Chuyển đổi gas từ thể hơi sang thể lỏng.
✔ Tăng khả năng trao đổi nhiệt.
✔ Giảm áp lực làm việc cho máy nén.
Càng nhiều lá tản nhiệt thì khả năng giải nhiệt càng tốt.
Đây là lý do các hãng điều hòa cao cấp thường đầu tư công nghệ dàn trao đổi nhiệt chống ăn mòn với mật độ lá nhôm dày hơn so với các dòng phổ thông.
🧠 Bo Mạch Điều Khiển Inverter Trong Cục Nóng Điều Hòa
Khi công nghệ Inverter ngày càng phổ biến, bo mạch điều khiển đã trở thành một trong những bộ phận quan trọng nhất bên trong cục nóng điều hòa hiện đại.
Khác với các dòng điều hòa cơ truyền thống hoạt động theo nguyên lý bật – tắt liên tục, điều hòa Inverter sử dụng bo mạch điện tử thông minh để điều chỉnh tốc độ quay của máy nén theo nhu cầu thực tế.
🎯 Vai trò của bo mạch Inverter:
✔ Điều khiển tốc độ máy nén.
✔ Kiểm soát dòng điện cấp cho động cơ.
✔ Theo dõi nhiệt độ môi trường.
✔ Tối ưu điện năng tiêu thụ.
✔ Bảo vệ hệ thống khi có sự cố.
✔ Giao tiếp giữa dàn lạnh và dàn nóng.
✔ Quản lý chu trình làm lạnh tự động.
Nhờ bo mạch Inverter mà điều hòa hiện đại có thể tiết kiệm từ 30% đến 70% điện năng so với dòng máy thông thường.
🔹 Cách Hoạt Động Của Bo Mạch Inverter
Khi nhiệt độ phòng còn chênh lệch lớn so với nhiệt độ cài đặt:
✅ Bo mạch sẽ điều khiển máy nén chạy ở công suất cao.
Khi nhiệt độ gần đạt mức mong muốn:
✅ Bo mạch giảm dần tốc độ máy nén.
Khi nhiệt độ đã ổn định:
✅ Máy nén vẫn tiếp tục hoạt động nhưng ở mức công suất rất thấp.
Nhờ đó:
✔ Không phải khởi động lại liên tục.
✔ Giảm hao phí điện năng.
✔ Nhiệt độ phòng ổn định hơn.
✔ Tuổi thọ Block tăng cao.
✔ Vận hành êm ái hơn.
⚠️ Dấu Hiệu Bo Mạch Inverter Bị Lỗi
❌ Điều hòa báo lỗi liên tục.
❌ Dàn nóng không hoạt động.
❌ Máy nén không chạy.
❌ Chập chờn lúc hoạt động lúc không.
❌ Mất khả năng tiết kiệm điện.
❌ Điều hòa tự ngắt bất thường.
Đây là linh kiện yêu cầu kỹ thuật sửa chữa chuyên sâu và thường cần thiết bị chuyên dụng để kiểm tra.
🔄 Van Đảo Chiều Trên Điều Hòa Hai Chiều
Một bộ phận đặc biệt chỉ xuất hiện trên điều hòa hai chiều chính là van đảo chiều.
Đây là thiết bị giúp điều hòa có thể chuyển đổi linh hoạt giữa:
❄️ Chế độ làm lạnh.
🔥 Chế độ sưởi ấm.
Van đảo chiều thực hiện thay đổi hướng lưu thông của môi chất lạnh trong hệ thống.
🔹 Nguyên Lý Hoạt Động Của Van Đảo Chiều
Khi bật chế độ lạnh:
✔ Dàn lạnh thực hiện hấp thụ nhiệt.
✔ Dàn nóng thực hiện thải nhiệt.
Khi chuyển sang chế độ sưởi:
✔ Dàn lạnh trở thành bộ phận phát nhiệt.
✔ Dàn nóng đóng vai trò hấp thụ nhiệt từ môi trường.
Quá trình đảo chiều hoàn toàn được điều khiển bởi bo mạch điện tử và van điện từ.
⭐ Lợi Ích Của Điều Hòa Hai Chiều
✔ Làm lạnh mùa hè.
✔ Sưởi ấm mùa đông.
✔ Tiết kiệm chi phí đầu tư.
✔ Tiện lợi quanh năm.
✔ Phù hợp khu vực khí hậu lạnh.
Hiện nay điều hòa hai chiều được sử dụng rộng rãi tại miền Bắc Việt Nam nhờ khả năng thích ứng với điều kiện thời tiết theo mùa.
⚡ Tụ Điện Khởi Động Trong Cục Nóng Điều Hòa
Tụ điện tuy có kích thước nhỏ nhưng lại giữ vai trò cực kỳ quan trọng.
Chức năng chính:
✔ Hỗ trợ khởi động Block.
✔ Hỗ trợ khởi động động cơ quạt.
✔ Ổn định điện áp hoạt động.
✔ Tăng hiệu suất làm việc của động cơ.
🔹 Tụ Điện Hoạt Động Như Thế Nào?
Tụ điện tích trữ năng lượng điện trong thời gian ngắn.
Khi máy nén hoặc quạt cần khởi động:
⚡ Tụ điện giải phóng năng lượng.
⚡ Tạo mô men khởi động đủ lớn.
⚡ Giúp động cơ vận hành ổn định.
Nếu tụ điện hỏng:
❌ Block không khởi động.
❌ Quạt không quay.
❌ Máy phát tiếng ù.
❌ Điều hòa không lạnh.
Đây là một trong những lỗi phổ biến nhất của cục nóng.
🔌 Hệ Thống Dây Điện Và Cáp Kết Nối
Bên trong cục nóng có hệ thống dây điện đảm nhiệm nhiệm vụ truyền tín hiệu và nguồn điện.
Các dây điện này bao gồm:
✔ Dây cấp nguồn.
✔ Dây tín hiệu.
✔ Dây điều khiển.
✔ Dây nối đất.
✔ Dây kết nối cảm biến.
Mặc dù không phải bộ phận đắt tiền nhưng nếu dây điện bị lỏng hoặc oxy hóa có thể gây ra rất nhiều sự cố.
⚠️ Nguy Cơ Khi Dây Điện Hư Hỏng
❌ Cháy bo mạch.
❌ Chập điện.
❌ Điều hòa hoạt động không ổn định.
❌ Tăng nguy cơ mất an toàn.
Vì vậy kỹ thuật viên luôn kiểm tra hệ thống dây dẫn trong mỗi lần bảo dưỡng định kỳ.
🏗️ Vỏ Bảo Vệ Cục Nóng Điều Hòa
Vỏ ngoài của cục nóng không đơn thuần chỉ mang tính thẩm mỹ.
Đây là lớp bảo vệ quan trọng giúp:
✔ Chống va đập.
✔ Chống ăn mòn.
✔ Bảo vệ linh kiện bên trong.
✔ Giảm ảnh hưởng của thời tiết.
✔ Chống tia UV.
✔ Tăng tuổi thọ thiết bị.
Các dòng điều hòa cao cấp hiện nay thường sử dụng lớp sơn tĩnh điện nhiều lớp nhằm chống oxy hóa trong môi trường biển hoặc môi trường có độ ẩm cao.
🔇 Chân Đế Chống Rung Và Giá Treo Dàn Nóng
Do bên trong cục nóng có máy nén công suất lớn nên rung động trong quá trình hoạt động là điều không thể tránh khỏi.
Để hạn chế tình trạng này, nhà sản xuất trang bị:
✔ Cao su giảm chấn.
✔ Chân đế chống rung.
✔ Giá đỡ chịu lực.
✔ Bulong cố định chuyên dụng.
🎯 Tác Dụng Của Hệ Thống Chống Rung
✔ Giảm tiếng ồn.
✔ Giảm rung lắc.
✔ Tăng tuổi thọ linh kiện.
✔ Hạn chế nứt tường.
✔ Bảo vệ hệ thống ống đồng.
✔ Giảm nguy cơ gãy giá đỡ.
Đây là chi tiết nhỏ nhưng ảnh hưởng rất lớn đến trải nghiệm sử dụng.
❄️ Nguyên Lý Hoạt Động Của Cục Nóng Điều Hòa Chi Tiết
Sau khi hiểu cấu tạo của từng bộ phận, việc nắm rõ nguyên lý hoạt động sẽ giúp người dùng hiểu vì sao dàn nóng lại quan trọng đến vậy.
Toàn bộ hệ thống điều hòa hoạt động theo chu trình nhiệt động học khép kín.
🔹 Bước 1: Hấp Thụ Nhiệt Tại Dàn Lạnh
Trong phòng:
✔ Quạt dàn lạnh hút không khí nóng.
✔ Gas lạnh hấp thụ nhiệt.
✔ Không khí mát được thổi trở lại phòng.
Trong giai đoạn này môi chất lạnh chuyển thành hơi áp suất thấp.
🔹 Bước 2: Môi Chất Di Chuyển Tới Máy Nén
Sau khi hấp thụ nhiệt:
➡ Gas lạnh đi qua đường ống đồng.
➡ Di chuyển tới Block tại cục nóng.
Tại đây môi chất được nén mạnh.
🔹 Bước 3: Máy Nén Tăng Áp Suất
Máy nén thực hiện:
✔ Hút gas áp suất thấp.
✔ Nén thành gas áp suất cao.
✔ Nhiệt độ tăng mạnh.
Lúc này môi chất trở nên rất nóng.
🔹 Bước 4: Dàn Nóng Thực Hiện Giải Nhiệt
Gas nóng áp suất cao đi qua dàn ngưng.
Quạt cục nóng hoạt động liên tục.
Không khí môi trường đi qua các lá nhôm tản nhiệt.
Nhiệt lượng được thải ra bên ngoài.
Sau quá trình này:
✔ Nhiệt độ giảm.
✔ Gas chuyển sang thể lỏng.
🔹 Bước 5: Gas Lỏng Quay Trở Lại Dàn Lạnh
Gas lỏng áp suất cao tiếp tục đi qua van tiết lưu.
Áp suất giảm đột ngột.
Nhiệt độ giảm sâu.
Môi chất quay trở lại dàn lạnh.
Chu trình tiếp tục lặp lại liên tục cho đến khi đạt nhiệt độ cài đặt.
🌟 Vì Sao Cục Nóng Là Bộ Phận Quan Trọng Nhất Của Điều Hòa?
Nhiều người cho rằng dàn lạnh mới là bộ phận chính vì đây là nơi tạo ra luồng khí mát.
Thực tế:
👉 Dàn lạnh chỉ thực hiện trao đổi nhiệt.
👉 Dàn nóng mới là trung tâm xử lý năng lượng.
Nếu cục nóng ngừng hoạt động:
❌ Điều hòa sẽ không thể làm lạnh.
❌ Môi chất lạnh không tuần hoàn.
❌ Máy nén ngừng làm việc.
❌ Hệ thống mất chức năng vận hành.
Do đó các chuyên gia điện lạnh luôn đánh giá cục nóng là "trái tim" của toàn bộ hệ thống điều hòa không khí.
